Erreur dans le croquis « motor test 3 »

Le croquis motor test 3 sur la page 130 (première édition) ou page 132 (deuxième édition) contient malheureusement une erreur. Les constantes « TRUE » et « FALSE » ne sont pas reconnus par le compilateur, il faudra écrire « true » et « false » à la place.

Selon la version de l’IDE, mais en tout cas à partir de 1.6.0, le compilateur n’aime plus qu’on utilise des noms de ports simplifiés pour des variables. PB5 n’est plus accepté, écrire pb5 passe.

Le croquis dans le téléchargement a été corrigé.

Mes sincères excuses pour les inconvénients occasionnées.

La deuxième édition améliorée est disponible

Ca y est, la nouvelle édition du livre est sortie. Cette édition comporte le nouveau chapitre 11 dans lequel est présenté la platine polyvalente. Cette platine permet de réaliser de façon confortable quasi tous les montages des chapitres 6 à 10.

Voici une vidéo qui présente la platine.

Visitez le site d’Elektor pour plus d’informations.

L’annonce.

Tout ce qu’il y a à savoir sur ce livre ou à télécharger.

J’aimerais mettre le chapitre 11 en téléchargement gratuit pour ceux qui ont acheté la première édition (qui va falloir de l’or, gardez le soigneusement ;-), mais je n’ai pas (encore) le droit. A suivre…

Erreur dans les figures 9.2 et 9.3

Malheur! Je viens de découvrir une erreur dans les schémas 9.2 et 9.3. En effet, l’alimentation du module DCF77 a été inversée. Le bon branchement est:

1 – GND
2 – VCC
3 – TXD
4 – TXD inversé

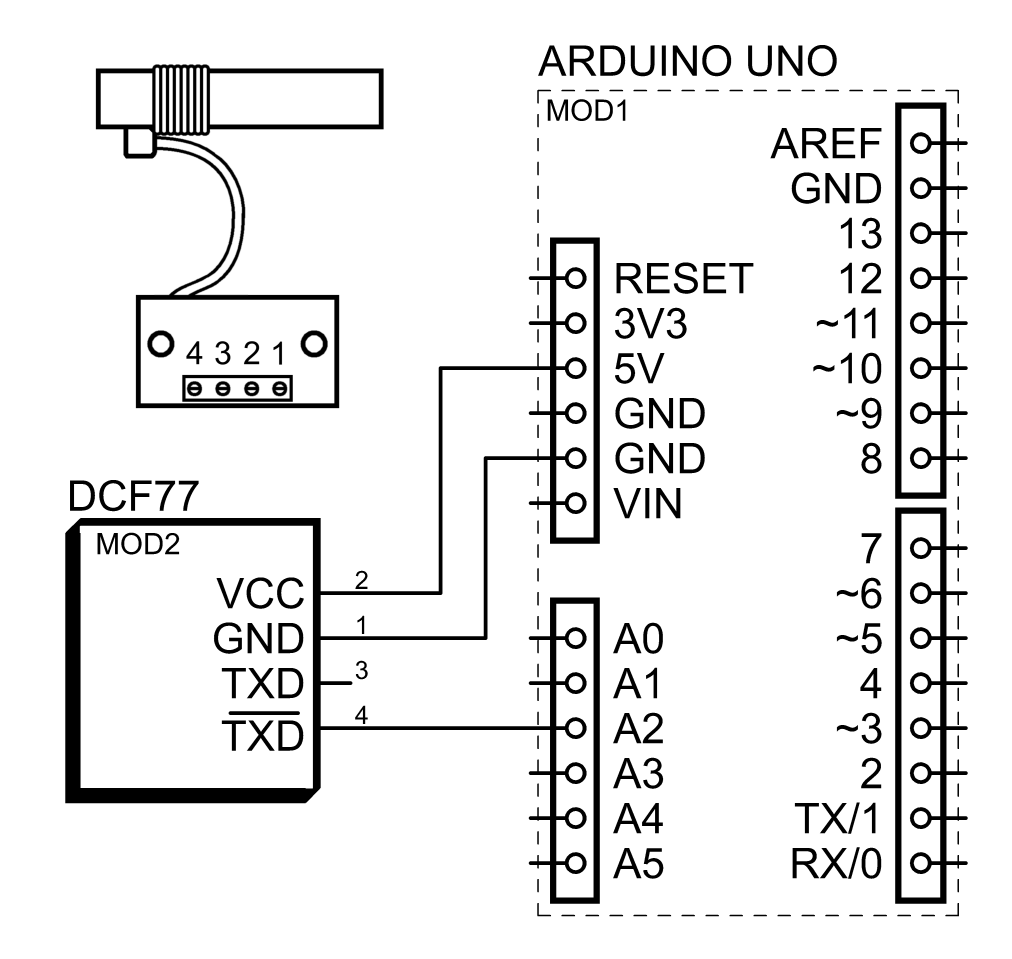

La Figure 9-2 corrigée: 1 - GND, 2 - VCC

La Figure 9-2 corrigée: 1 – GND, 2 – VCC

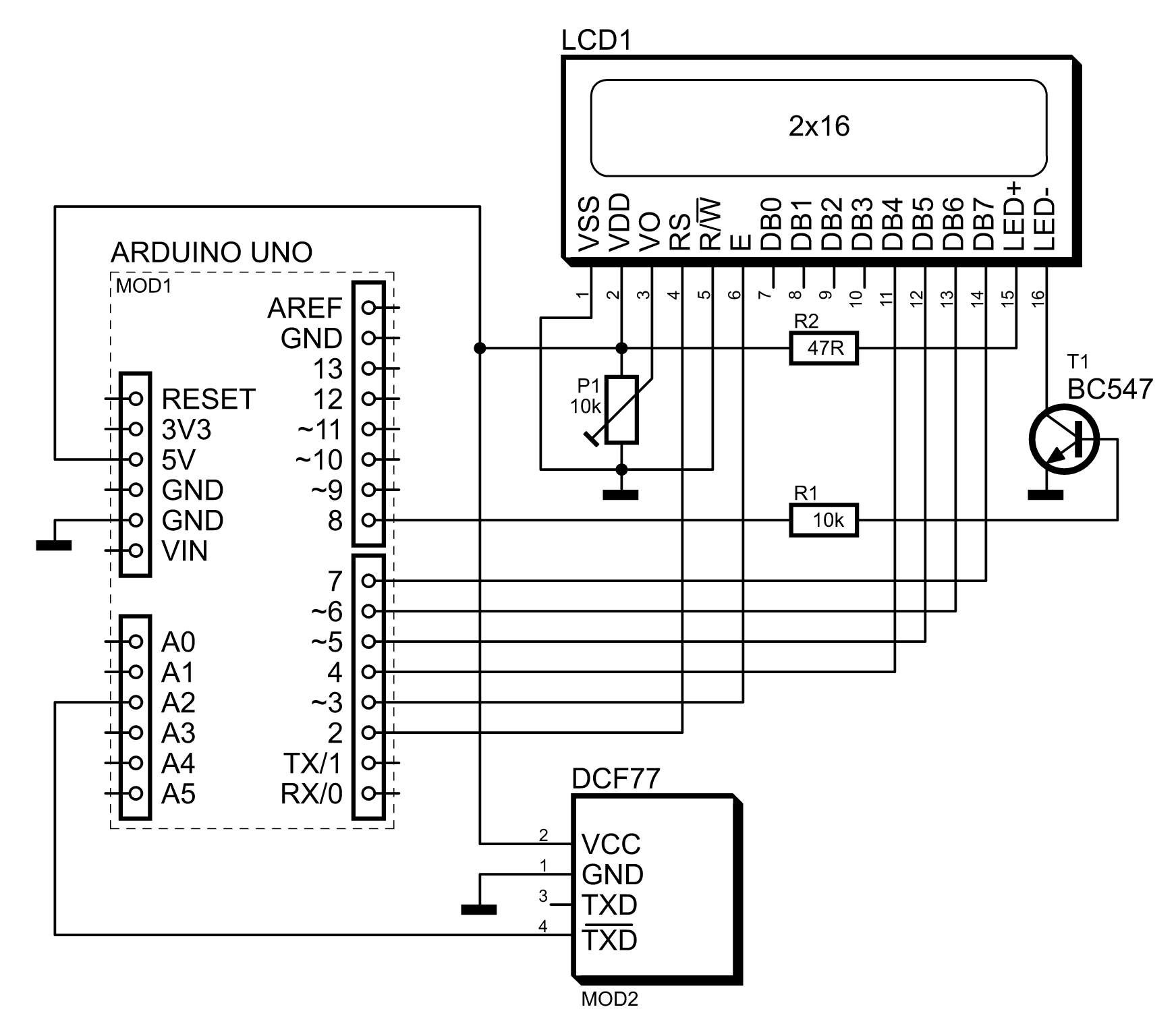

La Figure 9-3 corrigée: 1 - GND, 2 - VCC

La Figure 9-3 corrigée: 1 – GND, 2 – VCC

Cette erreur sera corrigée dans le prochain tirage.

Platine polyvalente V1.2

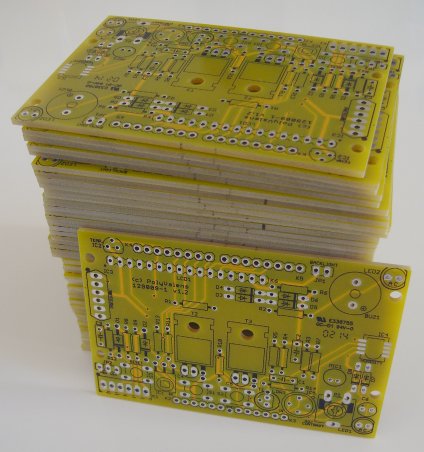

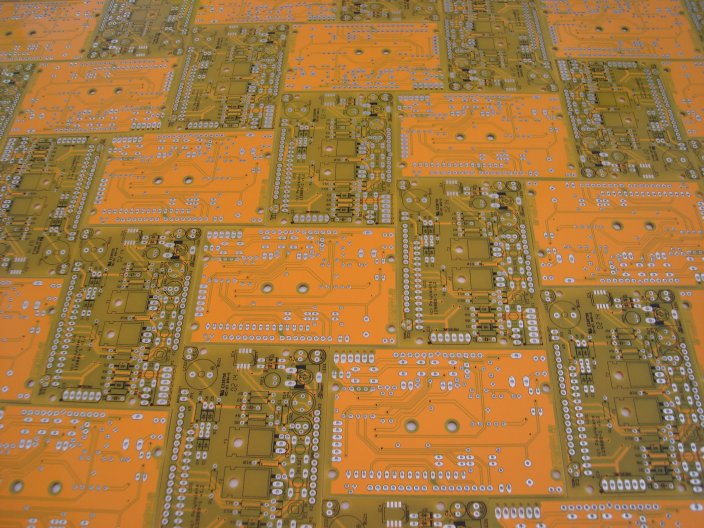

La deuxième version de la platine polyvalente est prête et, toujours optimiste, j’ai commandé cinquante exemplaires en Chine (www.pcbcart.com). Parce que c’était possible pour quasi le même prix, elles seront jaunes au lieu de vertes (je ne ferai pas de blagues sur les chinois et la couleur jaune).

Cette nouvelle version permet de réaliser presque tous les montages des chapitres 7 à 10.

La notice de la platine sera le nouveau chapitre 11 qui est en cours. Ce chapitre sera disponible sur ce site pour téléchargement dès qu’il a été relu et corrigé.

Les fichiers CAO, la liste des composants et les croquis d’essais seront également disponibles ici (sur la page de téléchargement) une fois que j’aurai vérifié toutes les options (il y en a plein). Voici le schéma :

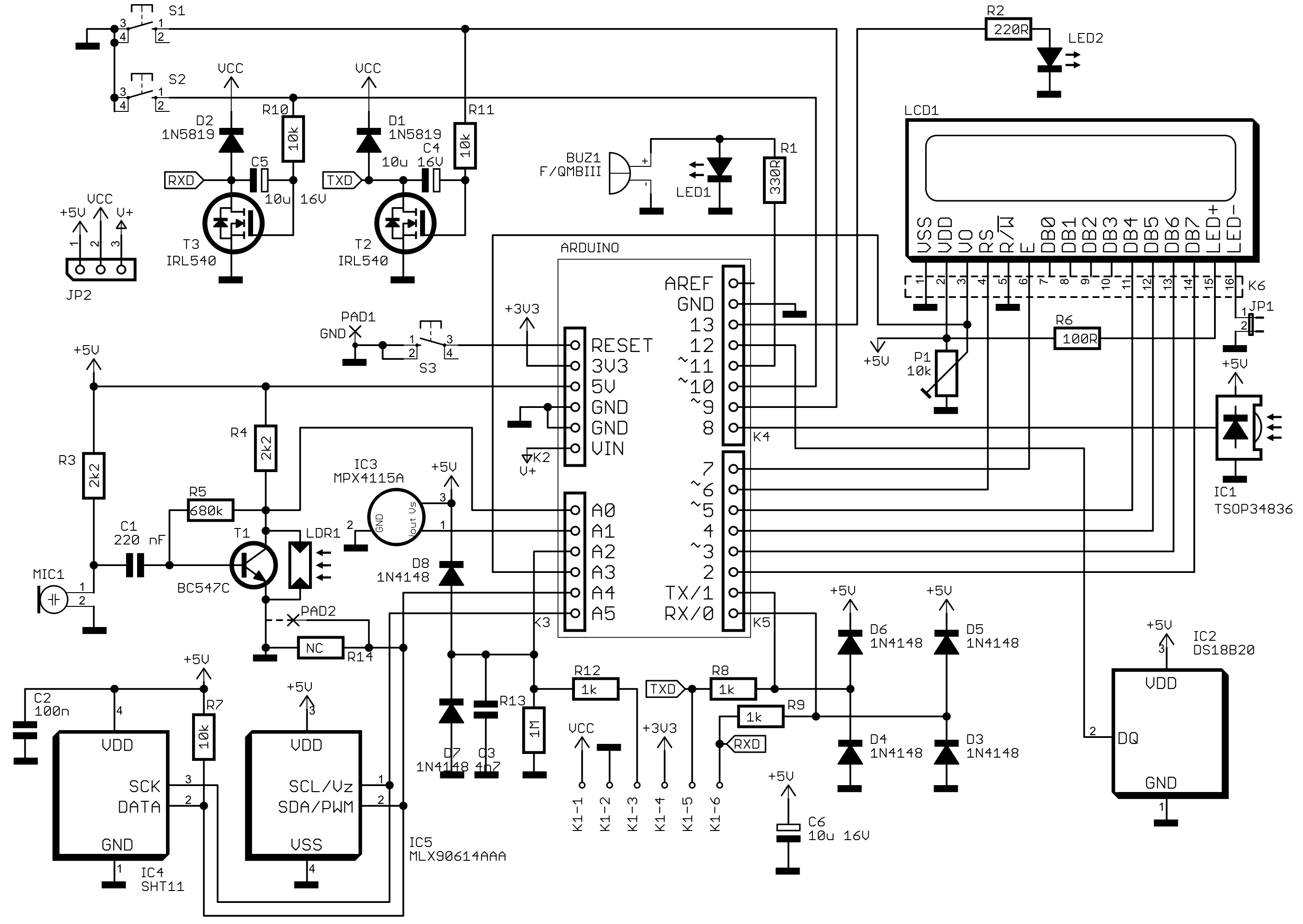

Le schéma de la carte V1.2.

Le schéma de la carte V1.2.

Chapitre 11 – Travaux pratiques

Pour expliquer comment utiliser la platine polyvalente, j’ai commencé à écrire un nouveau chapitre, le chapitre 11. C’est Noël, j’ai dix jours de congé payé devant moi, parfaits pour ce genre d’exercices. Écrire le texte pendant que je dessine la platine permet de vérifier le schéma et de l’améliorer.

Ce chapitre va être mis à ta disposition ici, tout comme les fichiers CAO de la platine.

Bientôt en allemand !

Bonne nouvelle pour ceux qui préfèrent lire en allemand : la traduction du livre en allemand est en cours. Elle inclura très probablement le nouveau chapitre 11. Je ne connais pas encore le titre en allemand et je ne sais pas quand elle devrait apparaitre. À suivre…

Platines V1.1 reçues

Les dix platines que j’avais commandées sont arrivées et j’ai commencé à les tester. En voulant réaliser une station météo je me suis aperçu que l’empreinte du capteur d’humidité (IC4) été inversée (grrr), ce qui implique que je dois refaire la platine.

Pendant que j’attendais mes platines, je me suis dit qu’il devrait être possible de rajouter plus de composants sur la platine pour plus de possibilités. Cela implique également une version 1.2.

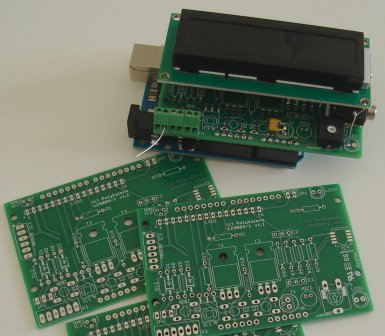

Quelques platines nues plus une montée sur une Arduino Uno

Quelques platines nues plus une montée sur une Arduino Uno
